3 Bühnen, 1 Show – 24 Seiten über die spektakuläre Helene Fischer Produktion!
Serie: Dante-Interfaces

Test: Shure ANI4

Die beiden kompakten Shure-Interfaces ANI4IN und ANI4OUT bieten vier analoge Ein- oder Ausgänge – und über eine Web-Applikation Mixer-Zusatzfunktionen.

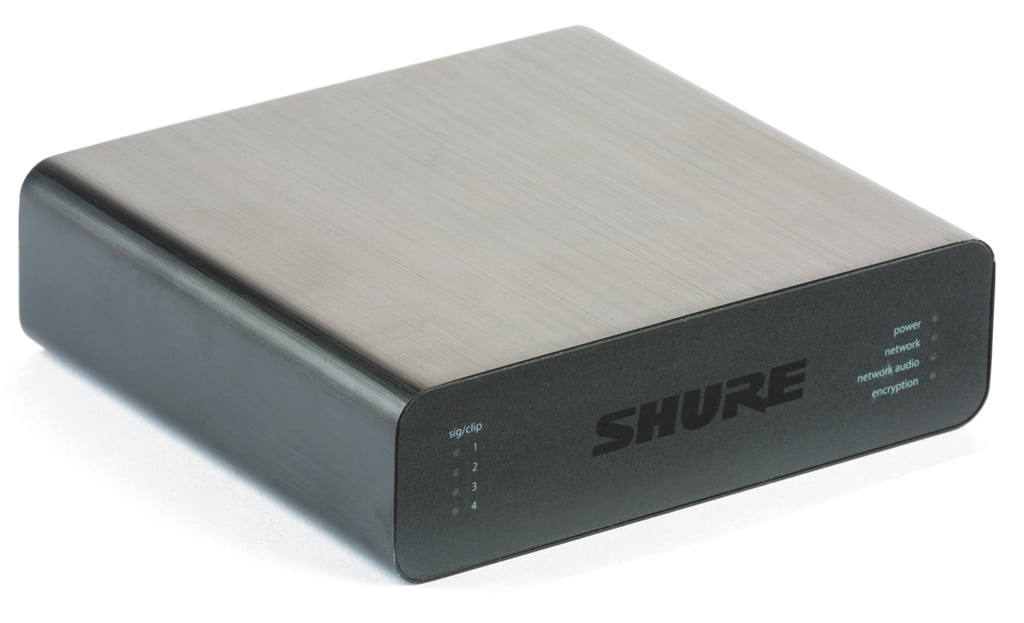

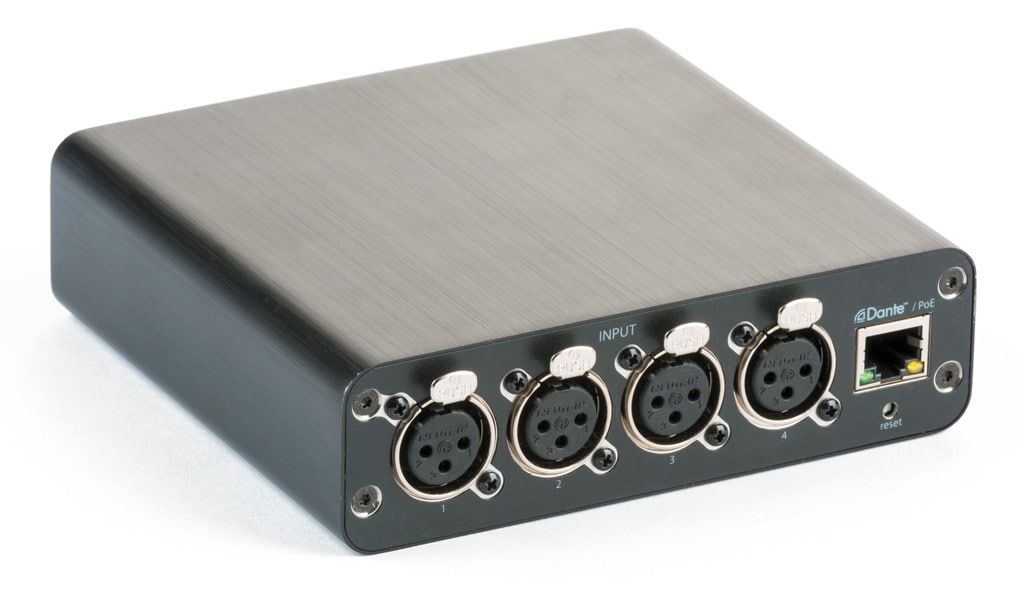

Shure ANI4IN (Bild: Dieter Stork)

Inhalt:
AD-Sektion und Preamps des ANI4IN
DA-Sektion und Ausgangsstufen
Software als Web-Applikation
Fazit
Messwerte Shure ANI4IN und ANI4OUT

Anzeige


Shure bietet in der Produktgruppe DSP, Mischer und Network Interfaces unter der Typenbezeichnung „ANI“ vier kleine Dante-Interfaces an, die als Schnittstellen zur Außenwelt entweder zwei analoge Ein- und Ausgänge oder je vier Eingänge oder Ausgänge zur Verfügung stellen. Die beiden letzt genannten Interfaces mit den Typenbezeichnung ANI4IN bzw. ANI4OUT wurden zum Test gestellt.


Dieser Test gehört zu einer Testreihe für Dante Interfaces. Eine Einführung und eine Liste aller getesteten Geräte finden sich in unserem Übersichtsartikel zu Dante Interfaces.


Das vierte Modell aus der ANI-Serie bietet eine USB-Verbindung zur Anbindung an PC-basierte Konferenzsysteme. Für die analogen Ein- und Ausgänge des ANI4IN und -OUT kann zwischen den Varianten mit XLR- oder Phoenix-Blockanschlüssen gewählt werden. Das ANI4IN mit Phoenix-Anschlüssen verfügt zusätzlich noch über Funktionen für eine Mute-Schaltung und LED an einer Mikrofonsprechstelle.

Shure ANI4IN Rückseite (Bild: Dieter Stork)

Die Stromversorgung mit einer Leistungsaufnahme von max. 10 W erfolgt ausschließlich über PoE. In beiden Geräten wird das Dante-Modul Ultimo4 von Audinate eingesetzt. Die Abtastrate liegt fest bei 48 kHz. Die Geräte befinden sich in soliden Gehäusen aus gebürstetem Aluminium und können entweder direkt mit Winkeln zur Montage versehen oder zur dritt nebeneinander in ein 19″-Rack eingebaut werden.

>> zurück zur Übersicht

Alle Messungen am ANI4IN wurden bei der fest vorgegebenen Abtastrate von 48 kHz durchgeführt. Die vier Eingänge verfügen über eine einzeln schaltbare 48-V-Phantomspeisung und können im Gain zwischen 0 und 51 dB variiert werden. Die Einstellung dazu kann in einfacher Weise mit Hilfe eines Browsers über eine auf den Geräten laufende Web Application erfolgen.

Abhängig vom Gain liegt die Sensitivity der Eingänge für Vollaussteuerung zwischen +23 dBu und −28 dBu, womit von der Line-Pegel-Quelle bis zum Mikrofon alles angeschlossen werden kann. An den analogen Eingängen wurden der Frequenzgang, der Störabstand und die Verzerrungswerte bzw. Klirrspektren jeweils für Gain-Einstellungen von 0 dB und von +51 dB gemessen.

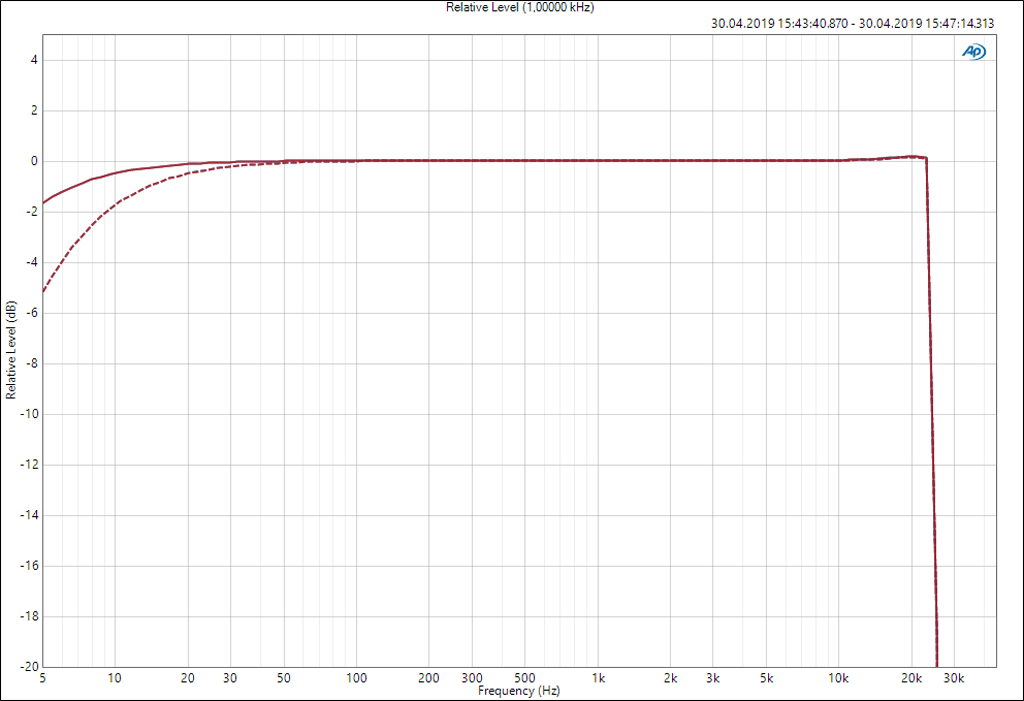

Frequenzgang der analogen Eingänge Ch1 (blau) und Ch2 (rot) am Shure ANI4IN. Die durchgezogenen Kurven wurden bei 0 dB Gain gemessen, die gestrichelten bei +51 dB Gain. Die Kurven sind bei 1 kHz auf 0 dB normiert (Abb. 1) (Bild: Anselm Goertz)

Abb. 1 zeigt dazu zunächst die Frequenzgänge der beiden Eingangskanäle, die bei 1 kHz auf 0 dB normiert sind. Die Messgrafik deckt einen Frequenzbereich von 5 Hz bis 45 kHz ab. Die Begrenzung am oberen Ende der Kurve knapp unterhalb von 23 kHz erfolgt durch die feste Abtastrate des ANI4IN von 48 kHz.

Von den vier vorhandenen Eingängen wurden jeweils Kanal 1 und 2 repräsentativ gemessen. Der Verlauf des Frequenzganges ist perfekt gerade und ändert sich auch bei maximalem Gain von 51 dB nur am untersten Ende geringfügig.

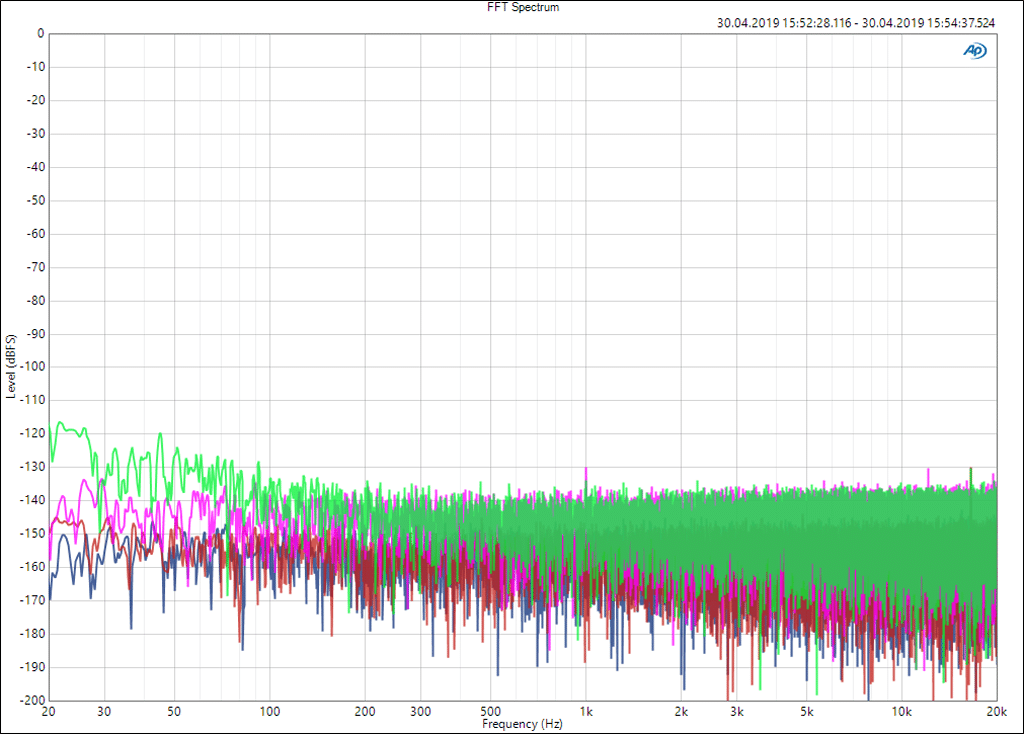

Störspektren der analogen Eingänge des Shure ANI4IN mit Summenwerten von −111 dBfs bei 0 dB Gain (blau, rot) und von −99 dBfs bei 51 dB Gain (grün, magenta). Mit A-Bewertung sinkt der Störpegel um 2 dB ab (Abb. 2) (Bild: Anselm Goertz)

Die Messung des Störpegels liefert einen Störabstand von 111 dB bei 0 dB Gain und von 99 dB bei maximalem Gain von 51 dB. Daraus errechnet sich zusammen mit der Sensitivity von −28 dBu ein EIN (Equivalent Input Noise) von −127 dBu. Mit A-Bewertung sind es −129 dBu. Der Wert zeugt von einem exzellenten Preamp im AIN4IN.

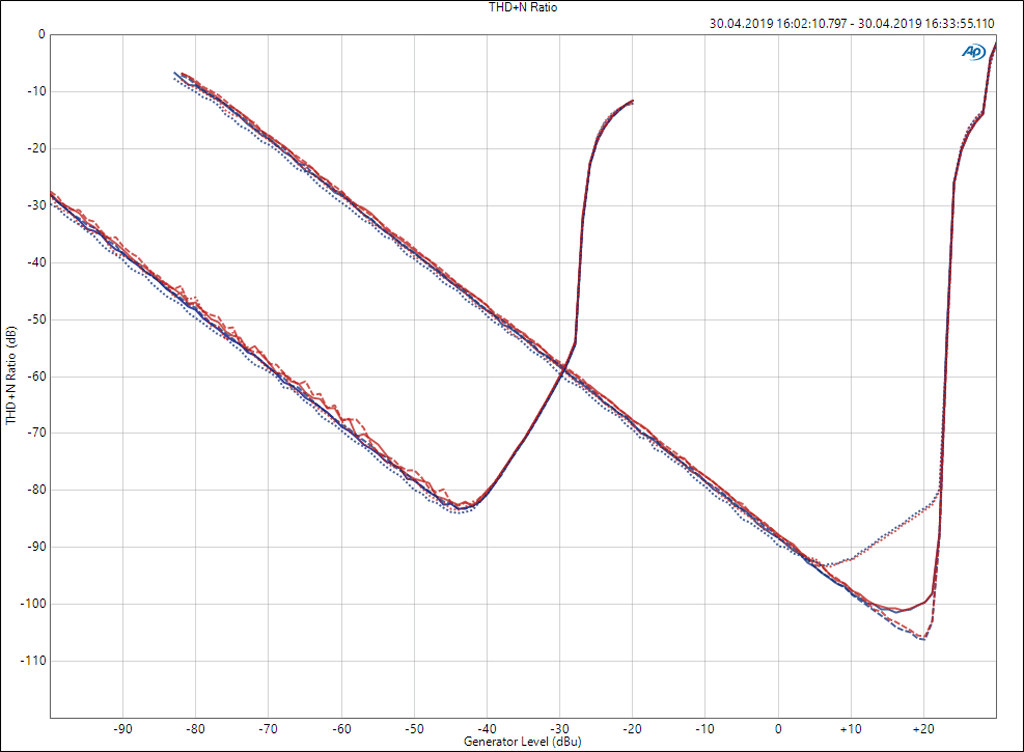

THD+N des Dante-Interfaces ANI4IN in Abhängigkeit vom Eingangspegel für Ch1 (blau) und Ch2 (rot). Die Clipgrenze bzw. Sensitivity für 0 dBfs Aussteuerung liegt für 0 dB Gain bei +23 dBu und für +51 dB Gain bei −28 dBu Eingangspegel. Messung bei 1 kHz als durchgezogene Linie, 100 Hz gestrichelt und 6,3 kHz gepunktet (Abb. 3) (Bild: Anselm Goertz)

Bei den Verzerrungsmessungen wurden zunächst die harmonischen Verzerrungen als THD+N (harmonische Verzerrungen und Rauschen) gemessen. Abb. 3 zeigt dazu die Kurven in Abhängigkeit vom Eingangspegel gemessen für Frequenzen von 100 Hz, 1 kHz und 6,3 kHz für die beiden Gain- Einstellungen von 0 und 51 dB. Die Clipgrenzen liegen dann bei +23 dBu bzw. bei −28 dBu.

Bei 0 dB Gain werden sehr gute Verzerrungswerte von unter −100 dB erreicht. Lediglich bei 6,3 kHz beginnt die Kurve schon ca. 15 dB unterhalb der Clipgrenze leicht anzusteigen. Ausgeprägter tritt dieser Effekt bei einem Gain von 51 dB auf, wo die Kurven für alle drei Frequenzen schon 15 dB unterhalb der Clipgrenze beginnen deutlich anzusteigen.

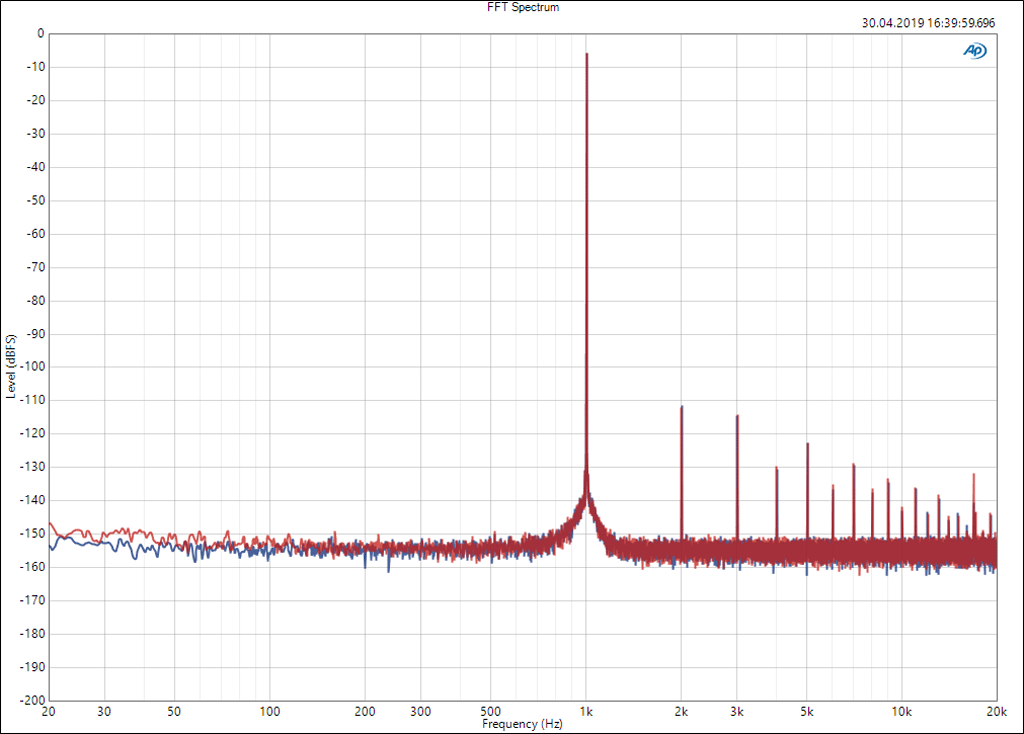

Klirrspektrum bei 1 kHz des Shure ANI4IN gemessen über die analogen Eingänge für 0 dB Gain bei +17 dBu Eingangspegel entsprechend −6 dBfs auf digitaler Seite. Ch1 (blau) und Ch2 (rot, Abb. 4) (Bild: Anselm Goertz)

Neben dem Wert der harmonischen Verzerrungen in der Summe ist auch deren spektrale Zusammensetzung interessant. Den geradzahligen Oberwellen k2, k4, … wird eine eher positive Wirkung auf den Klang nachgesagt im Gegensatz zu den ungeradzahligen k3, k5, … Wichtig für die klanglichen Eigenschaften ist auch die schnelle Abnahme der Oberwellen zu höheren Ordnungen hin. Beides erfüllt das ANI4IN. Die höchste Oberwelle ist k2 und alle Klirrkomponenten höherer Ordnung fallen demgegenüber ab. Dabei wäre noch zu beachten, dass der k2 Anteil nur −105 dB beträgt und damit eigentlich schon vernachlässigbar ist.

Die letzte Messung für die Eingangssektion betrifft die transienten Intermodulationsverzerrungen (DIM), bei der ein 15- kHz-Sinus mit einem steilflankigen 3,15-kHz-Rechteck überlagert wird. Ausgewertet werden die dabei entstehenden Intermodulationsprodukte.

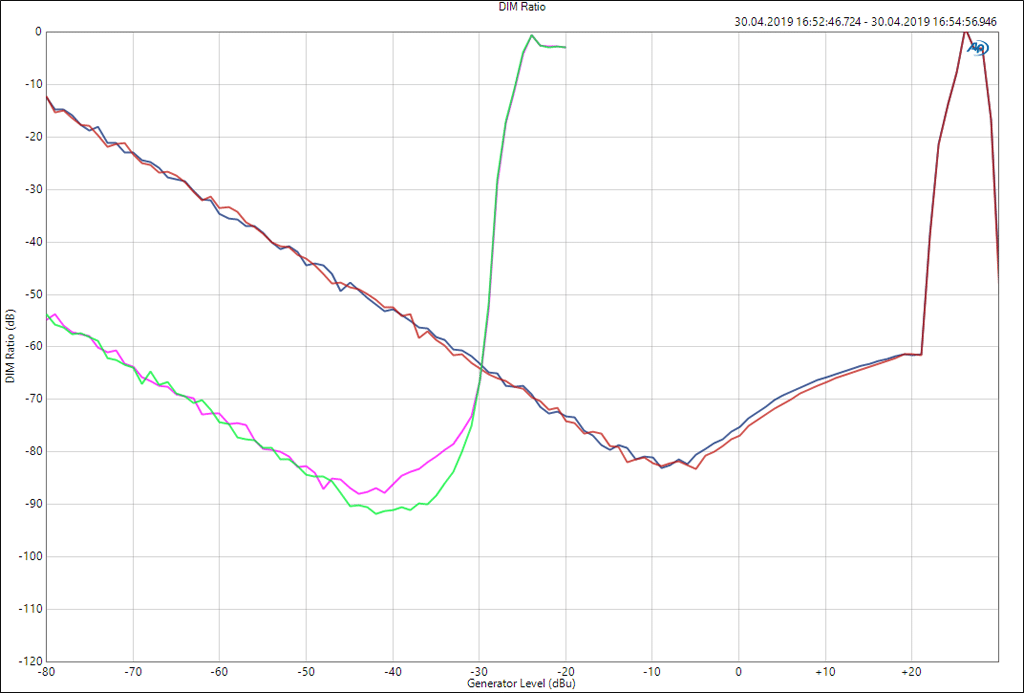

Transiente Intermodulationsverzerrungen (DIM) der analogen Eingänge des Shure ANI4IN in Abhängigkeit vom Eingangspegel gemessen für Ch1 (blau) und Ch2 (rot) bei 0 dB Gain und Ch1 (grün) und Ch2 (magenta) bei +51 dB Gain (Abb. 5) (Bild: Anselm Goertz)

Abb. 5 zeigt dazu die Kurven, die hier auch wieder für Gain-Einstellungen von 0 dB und von +51 dB in Abhängigkeit vom analogen Eingangspegel gemessen wurden. Die Clipgrenzen sind entsprechend zu erkennen. Etwas überraschend sind die besseren Ergebnisse bei hoher Verstärkung von 51 dB mit einem Minimum von −90 dB gegenüber den −82 dB bei 0 dB Gain, wo dann auch noch der bereits früh einsetzende Anstieg der Kurven weit vor der Clipgrenze hinzukommt.

>> zurück zur Übersicht

DA-Sektion und Ausgangsstufen

Auf der Ausgangsseite übernehmen die DACs mit den nachfolgenden analogen Ausgangsstufen die Signalübertragung. Die maximale Ausgangsspannung des Interfaces ANI4OUT liegt bei +22 dBu (Line Level) und kann via Software auf Aux-Level +2 dBu und Mic-Level von −24 dBu umgeschaltet werden. Der demgegenüber gemessen Störpegel an den analogen Ausgängen führte zu S/N-Werten von 114 dB in der Einstellung Line-Level, von 113 dB bei Aux-Level und von 96 dB bei Mic-Level.

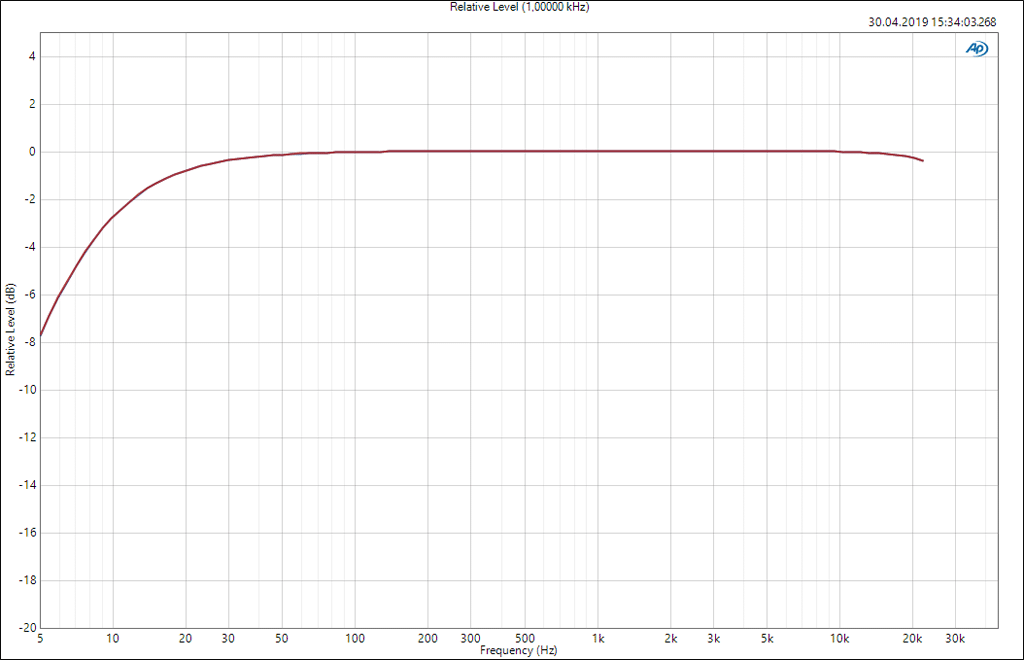

Frequenzgang der analogen Ausgänge des Shure ANI4OUT Ch1 (blau) und Ch2 (rot). Die Kurven sind bei 1 kHz auf 0 dB normiert. Der maximale Ausgangspegel beträgt 22 dBu für 0 dBfs Aussteuerung auf digitaler Seite (Abb. 6) (Bild: Anselm Goertz)

Alle Werte sind für ihre jeweilige Anwendung sehr gut und bieten die wichtige Möglichkeit durch eine Anpassung an das nachfolgende Gerät den S/N über alles zu optimieren. Folgt dem ANI4OUT z. B. eine Endstufe, die bei 0 dBu am Eingang bereits voll ausgesteuert ist, dann würde man mit der +22 dBu Line-Level-Einstellung 22 dB im S/N verschenken. In der Aux-Level-Einstellung sind es dagegen nur 2 dB.

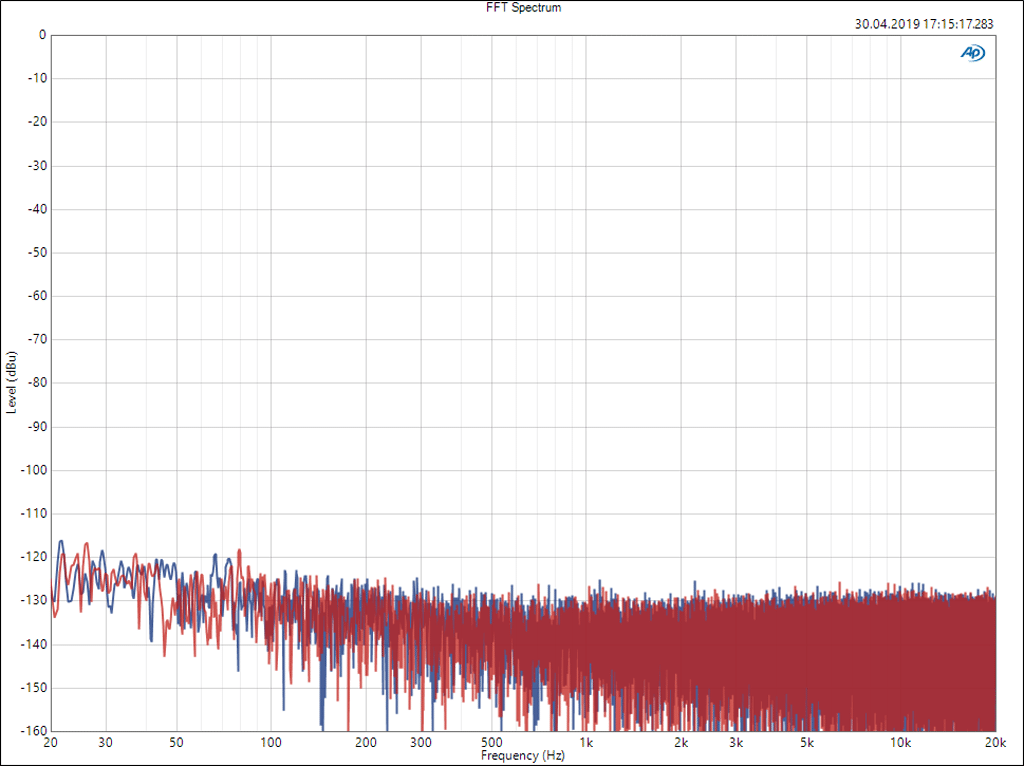

Störspektrum Shure ANI4OUT an den analogen Ausgängen mit einem Gesamtpegel von −92 dBu für Ch1 (blau) und Ch2 (rot). Der maximale Ausgangspegel liegt bei +22 dBu, woraus sich ein S/N von 114 dB ergibt. Mit A-Bewertung des Störpegels sind es 117 dB (Abb.7) (Bild: Anselm Goertz)

Am ANI4OUT mit vier analogen Ausgängen wurden vergleichbar zum ANI4IN Verzerrungsmessungen als THD+N bei 100 Hz, 1 kHz und 6,3 kHz sowie als Klirrspektrum bei 1 kHz ausgeführt.

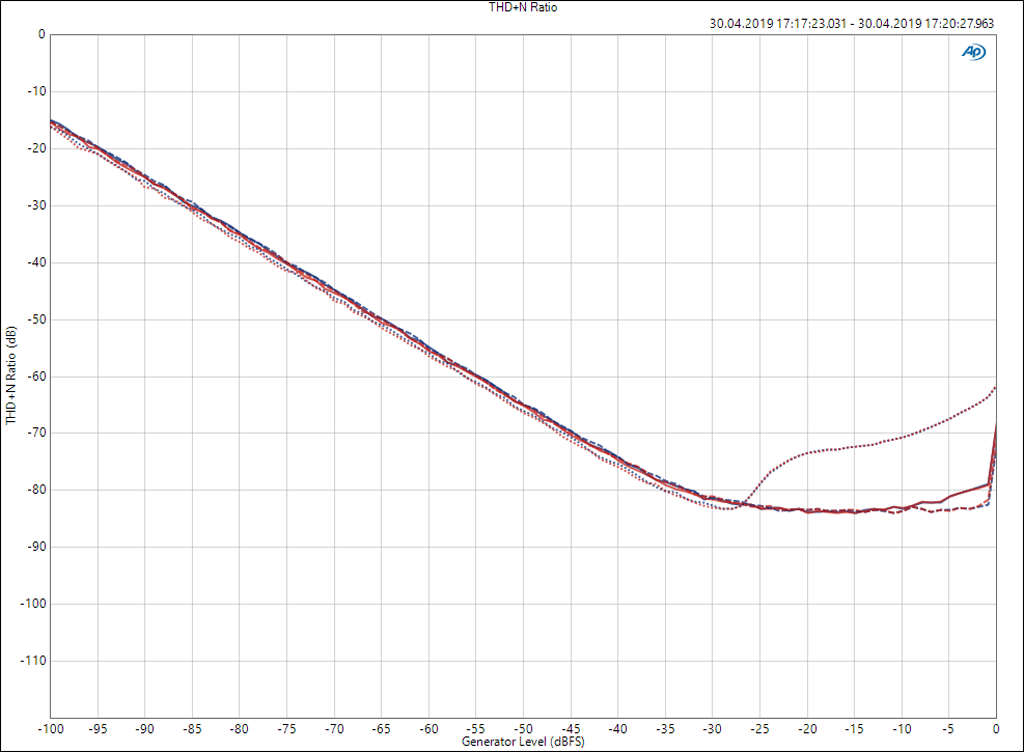

THD+N der DA-Umsetzer des Shure ANI4OUT mit Ausgangsstufen in Abhängigkeit vom Ausgangspegel. 0 dBfs auf digitaler Seite entsprechen einem analogen Ausgangspegel von +22 dBu. Messung bei 1 kHz als durchgezogene Linie, 100 Hz gestrichelt und 6,3 kHz gepunktet (Abb. 8) (Bild: Anselm Goertz)

Die Abbildungen 8 und 9 zeigen die THD+N-Kurven in Abhängigkeit vom Pegel und das FFT-Spektrum bei 1 kHz. Die Messung des FFT-Spektrums erfolgte 3 dB unter Vollaussteuerung und somit bei +19 dBu Ausgangspegel. Die Darstellung zeigt die Werte in dBu.

Für die größte Oberwelle (k2) mit einem Pegel von −63 dBu bedeutet das somit einen Klirranteil von −82 dB. Insgesamt betrachtet liegen die Verzerrungen auf der Ausgangsseite des ANI4-Systems damit zwar etwas höher als üblich, die Verteilung der Oberwellen mit k2 als höchste Linie und zügig fallender Tendenz zu den höheren Ordnungen hin relativiert das jedoch wieder.

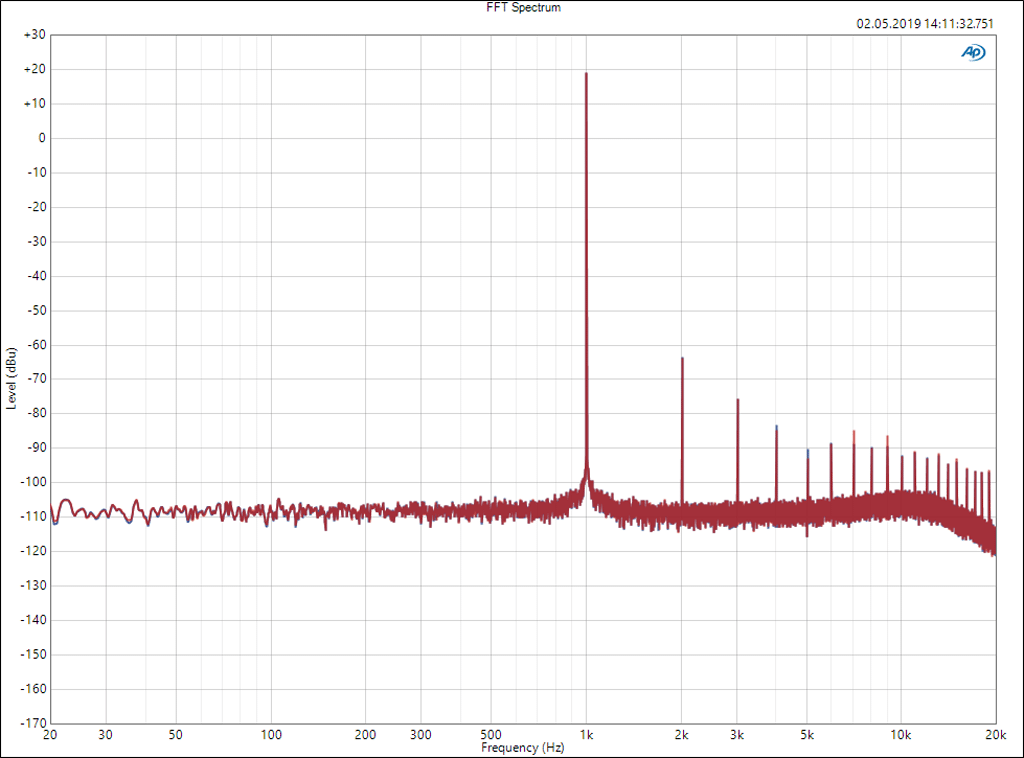

Klirrspektrum bei 1 kHz des Shure ANI4OUT für einen Pegel von +19 dBu (3 dBfs) an den analogen Ausgängen. Darstellung in absoluten Werten in dBu (Abb. 9) (Bild: Anselm Goertz)

Im FFT-Spektrum aus Abb. 9 fällt jedoch der relativ hoch liegende Rauschteppich im Vergleich zur reinen Störpegelmessung aus Abb. 7 auf. Dieser Effekt tritt beim ANI4OUT bereits für Aussteuerungen ab −40 dBfs aufwärts auf, wo der Rauschteppich beginnt zusammen mit dem Ausgangspegel anzusteigen.

>> zurück zur Übersicht

Software als Web-Applikation

In beiden Shure-Dante-Interfaces laufen Web-Applikationen, die über einen Browser direkt ohne weitere Software angesprochen werden können. Dabei kann man die Geräte entweder über ihren DNS-Namen, der sich aus der Typenbezeichnung und den letzten sechs Stellen der MAC-Adresse zusammensetzt, oder mit Hilfe der Shure-Discovery-App kontaktieren.

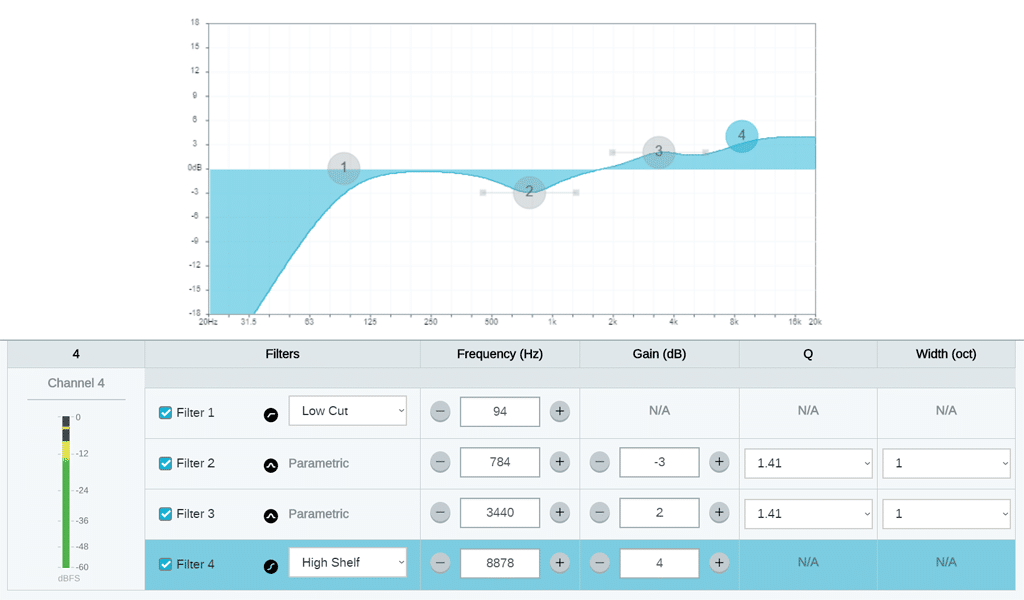

Vierband-EQ wie er für die Ein- und Ausgangskanäle in der Web Application der Shure ANI4IN und ANI4OUT zur Verfügung steht (Abb. 12)

Für das ANI4IN stellt sich die Bedienoberfläche als kleines vierkanaliges Mischpult dar. Pro Kanal gibt es neben dem Fader und der Pegelanzeige noch die Gain-Einstellung, Phantom Power, Phase Reverse, Mute ein digitales Gain und pro Eingang einen EQ mit vier Filtern. Zusätzlich können die vier Eingänge auch noch in Mute- und Fader-Gruppen zusammengefasst werden. Für die vier Kanäle besteht die Möglichkeit, diese einzeln ins Dante-Netz einzuspielen oder als Summe der Kanäle 1+2 und 3+4 oder 1+2+3+4.

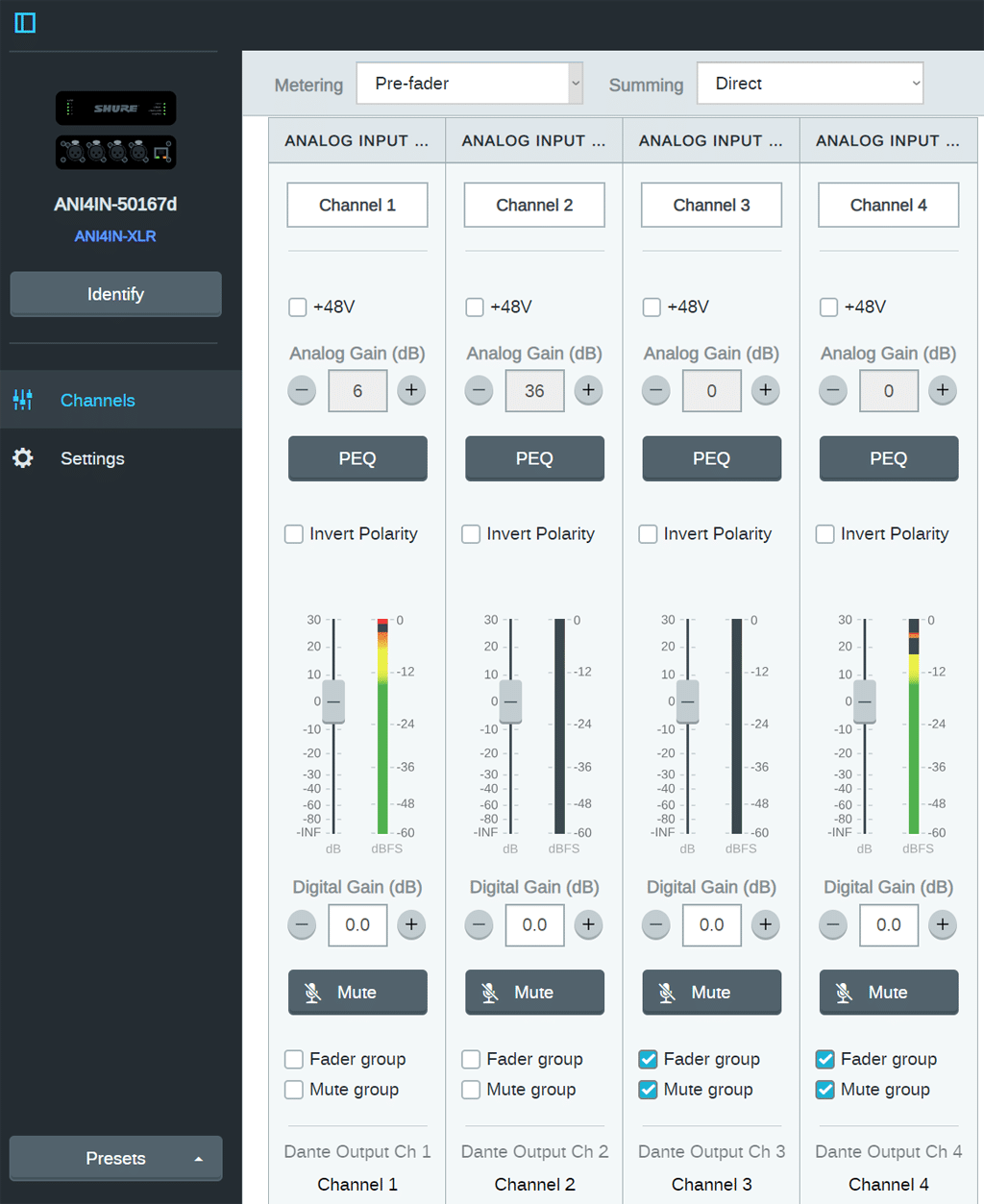

Mixer für die vier Eingänge in der Shure Web Application zum ANI4IN (Abb. 10) (Bild: Anselm Goertz)

Auf dem Gerät können zehn Konfigurationen als Presets abgespeichert, die sich auch über den Browser exportieren und importieren lassen. Alles in allem hat man damit nicht nur ein Dante-Interface, sondern ein komplettes gut ausgestattetes vierkanaliges Mischpult. Für einige Anwendungen in kleinen Anlagen ist das ein schöner Mehrwert. Unabhängig von der Darstellung im Browser gibt es zur Kontrolle der Pegelverhältnisse auch noch LEDs pro Kanal an den Geräten, die über Ihre Farbe die aktuelle Aussteuerung für die Ein- oder Ausgänge grob anzeigen.

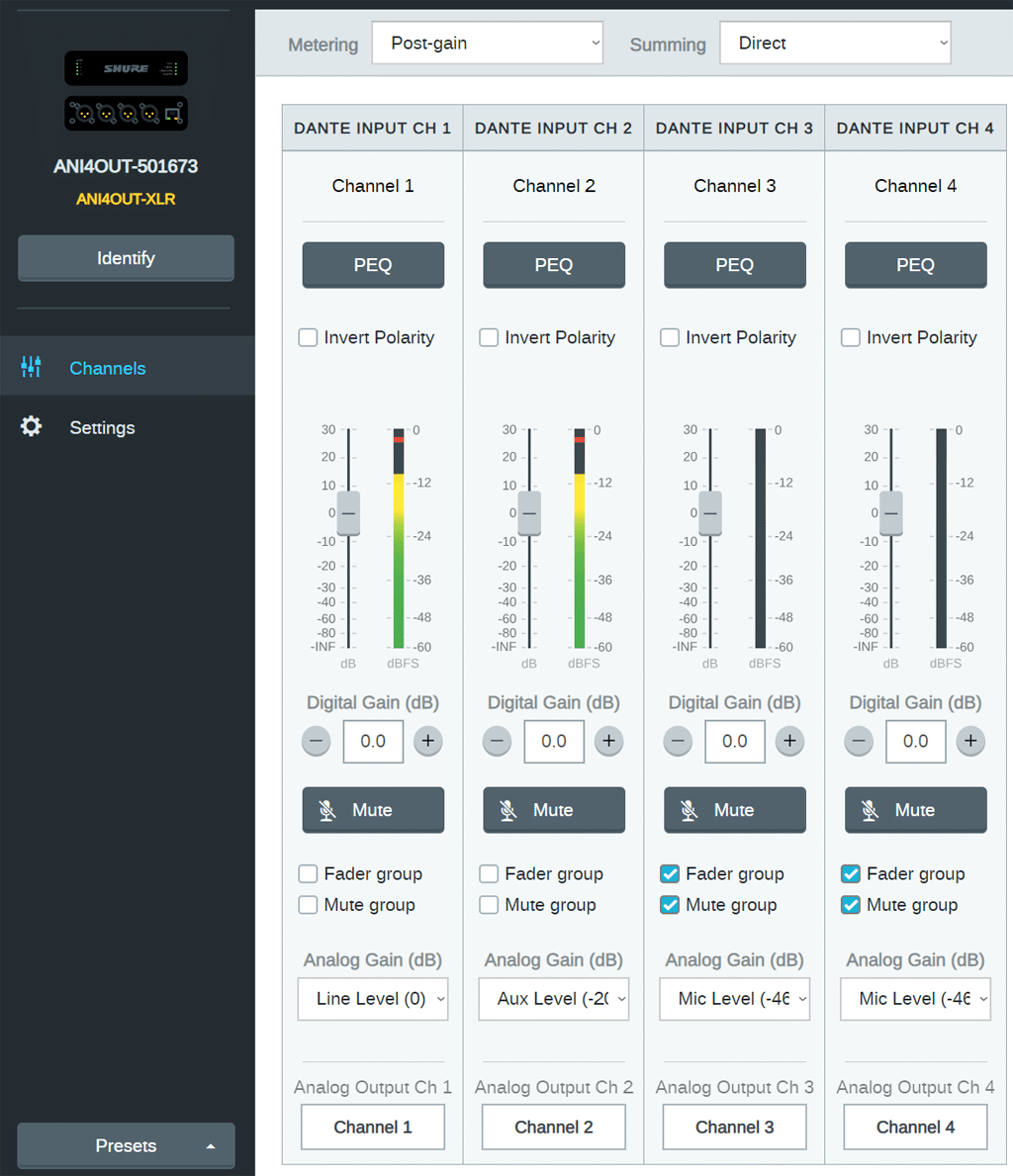

Ausgangskanäle in der Shure Web Application zum ANI4OUT (Abb. 11) (Bild: Anselm Goertz)

Für die analogen Ausgänge im ANI4OUT gestaltet sich die Bedienoberfläche ähnlich. Auch hier gibt es den 4-Band-EQ sowie Fader- und Mute-Gruppen. Unter der Bezeichnung Analog Gain befindet sich die Einstellung des maximalen Ausgangspegels, wo Line-, Aux- oder Mic-Level ausgewählt werden kann, je nachdem welches Gerät an den Ausgängen angeschlossen ist.

>> zurück zur Übersicht

Fazit

Shure hat mit den beiden Dante-Interfaces ANI4IN und ANI4OUT zwei kompakte Geräte im Angebot, die weit mehr als nur vier analoge Ein- oder Ausgänge zu bieten haben. Die über die praktische Web-Applikation über jeden Browser erreichbaren Zusatzfunktionen bieten ein komplettes gut ausgestattetes vierkanaliges Mischpult, mit dessen Hilfe sich kleine Anlagen oder lokale Funktionen elegant und einfach umsetzen lassen.

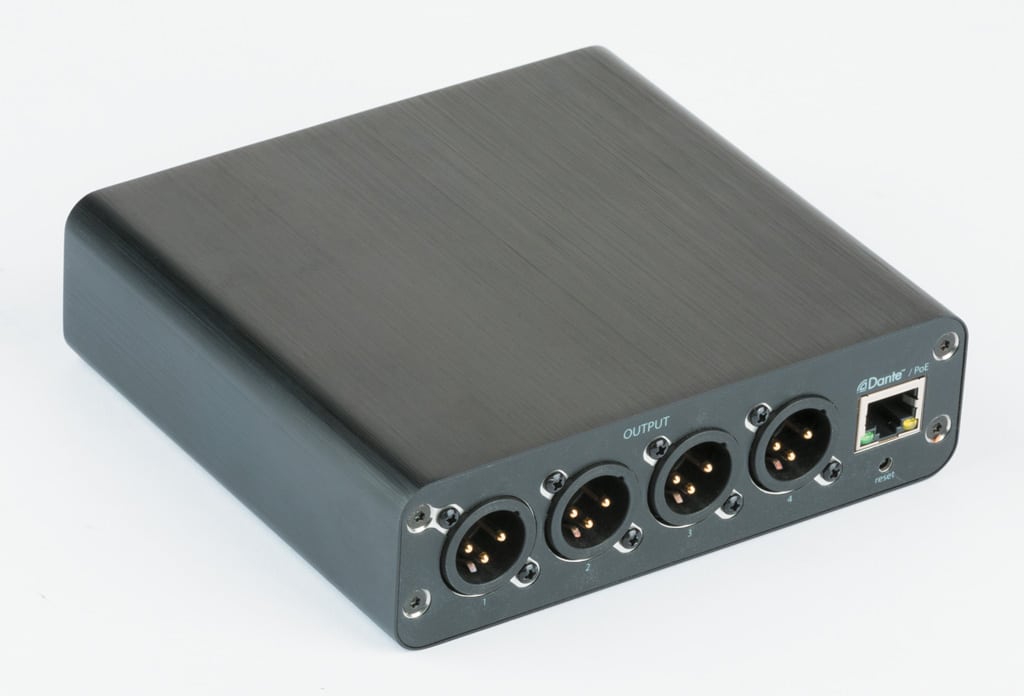

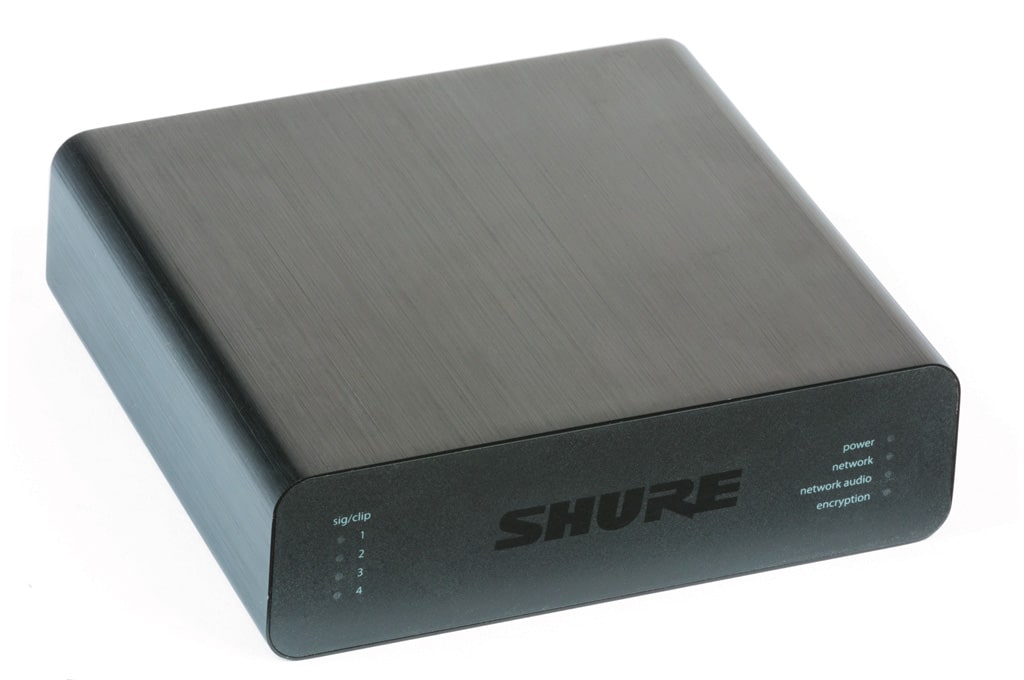

Shure ANI4OUT (Bild: Dieter Stork)

Da die Geräte sowohl mit XLR-Anschlüssen wie auch mit Phoenix-Buchsen angeboten werden, eignen sie sich gleichermaßen für mobile oder feste Installationen. Das äußere Erscheinungsbild und die Verarbeitung machen einen wertigen Eindruck. Die im ANI4IN verbauten Preamps erreichen mit einem EIN von −127 dBu (-129 mit A-Bewertung) sehr gute Werte und brauchen keinen Vergleich zu scheuen.

Shure ANI4OUT Rückseite (Bild: Dieter Stork)

>> zurück zur Übersicht


Messwerte Shure ANI4IN und ANI4OUT

UVP incl.MwSt.: ca. 952 € (IN), ca. 833 € (OUT)
Samplerate: 48 kHz
Dante Modul: Ultimo4
Anzahl der analogen Eingänge: 4
Input Sensitivity: +23 bis −28 dBu
S/N* @ min. Gain: 111 dB
S/N* @ max. Gain: 99 dB
EIN* @ max. Gain: -127 dBu
CMRR @ 1 kHz: 53 dB
CTC @ 1 kHz: >100 dB
Anzahl der analogen Ausgänge: 4
Max. Output: +22/+2/-23 dBu
S/N* rel. zum max. Output: 114/113/96 dB
CTC @ 1 kHz: >100 dB
Innenwiderstand: 2 × 150 Ohm (symmetrisch)

Bei unterschiedlichen Werten der Kanäle wird der jeweils schlechtere Wert in
der Zusammenfassung angegeben
* alle Störpegelwerte 20 Hz bis 20 kHz unbewertet.

>> zurück zur Übersicht
